絕緣油雙級真空濾油機在輸電變的應用

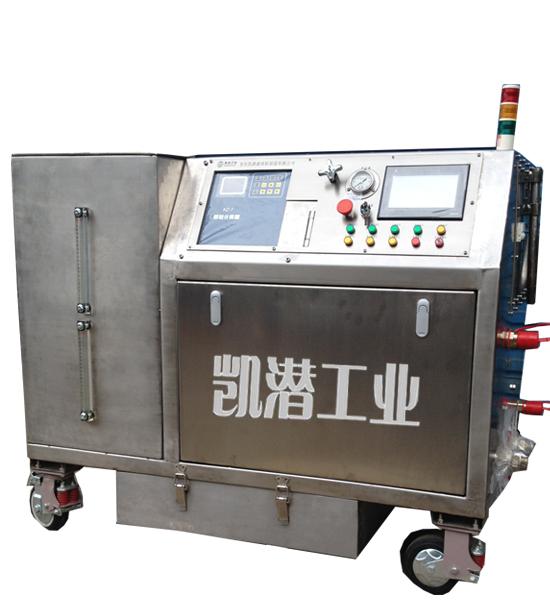

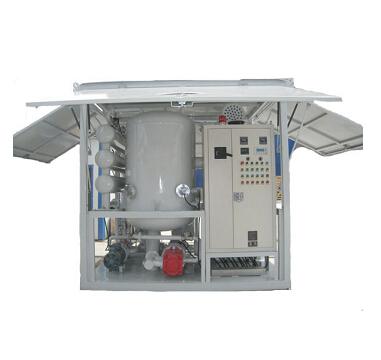

ZL-JS系列絕緣油雙級真空濾油機

一．濾油機用途

廣泛應用于各類大型變壓器設備安裝和檢修時的油凈化處理及真空熱油循環干燥。在110KV-500KV以上的高壓、超高壓變壓器絕緣油凈化處理，也適用于高等級新油，進口油的深度處理。本機與單級真空濾油機相比增加了羅茨泵增壓系統，二次高真空分離系統，紅外線逐行掃描自控系統，三維立體閃急快速蒸發系統。其脫水、脫氣、脫除酸值、除去游離炭等，處理后變壓器油極限耐壓值更高。既可作濾油使用，也可作為獨立真空源對變壓器設備進行真空干燥注油功能。

二．濾油機工作原理

1．濾油機根據減壓分離，精密過濾、分子吸附、真空干燥的原理。螺旋噴淋霧化控制等多項技術，能去除油中水分、雜質、游離碳、酸值、膠質等，經處理后的變壓器絕緣油能高于新油的使用標準。

2．雙級真空濾油機與單級真空濾油機相比增加了羅茨真空系統，二次高真空分離系統，三維立體分離塔系統，閃急快速蒸發系統，其脫水、脫氣、除雜質、效果更快，更徹底，油極限耐壓值更高。

濾油機特點

1．ZL-JS系列絕緣油雙級真空濾油機，工藝設計緊湊，移動方便靈活。

2．濾油機采用國內外同類設備先進技術多項創新設計，在油處理工藝與設備性能上處于領先水平，具有工作真空度高、凈油速度快、精度高等特點。

3．濾油機控制系統；優化設計的控制聯鎖保護裝置，超壓報警停機保護、相序保護等保證了整機長時間可靠運行。自動壓力報警停機系統、自動過載保護系統、自動恒溫系統，自動運行紅外線消泡系統，自動防噴油保護等多項先進技術，保障了設備全自動化_運行。

4．濾油機效率高的脫氣、脫水系統，采用了先進霧化裝置，三維立體分離塔，閃急蒸發技術，油液在真發罐內形成拋物線狀運作能快速脫出油中水分和有害氣體。（氣液分離）

5．濾油機過濾系統；采用全進口濾芯，多級精密過濾，逐級加密技術能阻擋微細雜質，納污量大，可反復清洗使用，不會帶來二次污染。

6．濾油機加熱系統；采用_-進的.杜邦、.華福、艾捷等品牌，優異的抗腐蝕性能、熱穩定性、抗粘性能、絕緣性、化學阻抗性和耐磨性_可靠的碳纖維加熱系統，具有升溫快、加熱均勻等多重功能。

7．濾油機輸油系統；采用.進口希赫油泵-斯特林流體系統技術，具備流量可達到35m3/h、揚程可達到350米，特殊材質與特有的性能曲線保證了油流決不會引起間隙放電產生乙炔的問題，在油處理工藝與設備性能上處于領先水平。

8．濾油機可增加凈化裝置系統，能快速除去變壓器油因電弧產生的積炭，使劣質油品經凈化裝置過濾處理后達到新油標準。

9．（注技術選配）濾油機可根據客戶要求配置：進口萊寶真空泵、德國萊寶羅茨泵。希赫油泵、威肯油泵、電氣；PLC、施耐德電器元件、歐姆龍電器元件、觸摸屏LCD控制，在線顆粒雜質及水分檢測儀裝置。
